# 入口函数

一个简单的 UEFI程序 ， 至少 包含 两个 部分
C程序源文 件：用来实现 具体功能 ，在复杂程序中源文件可能包含： C/C++源代码 ， .asm汇编文件 (.s 汇编文件， uin资源 文件 (字符串资源文件) 和 .vfr 资源文件)
INF元数据 文件用来编译代码

# 入口函数返回值类型 `EFI_STATUS`

在 UEFI 中基本所有的返回值类型都是 EFI_STATUS , 其本质是 无符号长整数
最高位为 1 时其值为 错误代码 ，为 0 表示 正确 。听过 宏EFI_ERROR(Status) 可以判断 返回值Status

# 头文件

<Uefi.h> : 定义了 UEFI 中的基本 数据类型 和 核心数据结构
<Library/UefiLib.h> : 提供通用的 库函数 ，包括 时间 ， 简单锁 ， 任务优先级 ， 驱动管理和字符 ， 图形显示输出 等基本功能
<Library/BaseLib.h> : 提供 字符串处理 ， 数学 ， 文件路径处理 等相关库函数
<Library/BaseMemoryLib.h> : 提供 内存的库函数 ，包括 内存拷贝 ， 内存填充 ， 内存清空 等库函数
<Library/DebugLib.h> ：提供 调试输出 功能的库函数

# `efi` 文件

.efi 文件 ( UEFI应用程序 或 UEFI驱动程序 ) 加载到内存后生成的对象成为 Image 映像)。 ImageHandle 是 Image 对象的句柄，作为模版入口函数参数，它表示 模块自身 加载到内存后生成的 Image对象 。
UEFI Image 通常存储在文件系统中，可以是 .efi 文件或一个文件夹，包含 多个.efi 文件，UEFI Image 可以包含 UEFI BIOS 的一些功能模块和驱动程序，也可以是一个 UEFI 应用程序或操作系统的引导程序。当 UEFI 启动时，UEFI Loader 会加载 UEFI Image 到内存中，并执行其中的代码来启动系统。
在 UEFI 中， 映像 通常指的是 内存映像 ，用于表示一个进程或操作系统执行时的内存状态。例如，在 UEFI 内存取证中，可以通过获取系统的内存映像来分析系统的运行状态和数据。

# `GUID`

	typedef struct {
	UINT32 Data1;
	UINT16 Data2;
	UINT16 Data3;
	UINT8 Data4[8];
	} GUID;

# 字符量

	/*
	__int64 的最大值：9223372036854775807
	__int64 的最小值：-9223372036854775808
	unsigned __int64 的最大值：18446744073709551615
	*/
	typedef unsigned __int64 UINT64;
	typedef __int64 INT64;
	typedef unsigned __int32 UINT32;
	typedef __int32 INT32;
	/*
	unsigned short [int] 的字节数位 2，取值范围是 0 ~ 2^16-1，即 0 ~ 65535
	*/
	typedef unsigned short UINT16;
	typedef unsigned short CHAR16;
	// 短整型 -32768 ~ +32767
	typedef short INT16;
	// 无符号字符型 unsigned 0~255
	typedef unsigned char BOOLEAN;
	typedef unsigned char UINT8;
	// 字符型 char 取值范围 -128 ~ +127
	typedef char CHAR8;
	// 有符号字符类型 -128 到 127
	typedef signed char INT8;

# 工程结构

Pkg 是 Package 的缩写， 包 的意思
EDK2 模块化，每个 Pkg 都是一个 解决方案
build 保存着 Pkg编译 的结果
Conf 保存各种 配置文 件， target.txt 编译目标，
edksetup.bat脚本
dsc 是对 整个包的描述
dec 是 定义公开 的 内容 和 接口 ，是 UEFI 接口的实现

# 启动 EDK2

EDK2 是实现 UEFI 的源码
build 构建之后，进入对应的如下页面，启动 WinHost.exe 文件。

D:\edk2\Build\EmulatorX64\DEBUG_VS2019\X64

	# U 盘的文件系统为 FAT32 系统 I 会首先检查下面目录寻找，作为启动
	EFI/Boot/BootX64.efi

# 第一个 Hello Word

一个基本的 UEFI程序 需要包括 .c文件 ，以及 .inf文件模块 工程文件，描述模块的 属性 ， 提供依赖库 ，支持的 CPU架构 等信息。

# 存储内容

EDK2文件夹 下分为两个文件 edk2 和 edk2-libc
在 EDK2文件夹 下创建 mybuild.bat, 设置基本 环境配置

	set WORKSPACE=%CD%
	set EDK_TOOLS_PATH=%CD%\edk2\BaseTools
	set CONF_PATH=%CD%\edk2\Conf
	set PACKAGES_PATH=%CD%\edk2;%CD%\edk2-lib

在根目录的 AppPkg 目录 Applications 目录下创建目录
分别创建 .c 和 .inf 文件
在 Application 同级目录的 AppPkg.dsc 文件中添加文件 .inf模块 工程文件 内容

	[Components]
	AppPkg/Applications/ShellApp_Main/ShellApp_Main.inf
	AppPkg/Applications/Stdlib_Main/Stdlib_Main.inf
	AppPkg/Applications/Uefi_Main/Uefi_Main.inf

# 入口函数

# `Uefi_Main.c`

	/** @file
	This is Sample of UEFI aplication.
	* **/
	#include <Uefi.h>
	#include <Library/UefiLib.h>
	/**
	The user Entry Point for Application. The user code starts with this function
	as the real entry point for the application.
	@param[in] ImageHandle The firmware allocated handle for the EFI image.
	@param[in] SystemTable A pointer to the EFI System Table.
	EFI_STATUS typedef UINT64 UINTN;
	@retval EFI_SUCCESS The entry point is executed successfully.
	@retval other Some error occurs when executing this entry point.
	**/
	EFI_STATUS
	EFIAPI
	UefiMain (
	IN EFI_HANDLE ImageHandle, //Image-Handle 指向模版自身加载到内存的 Image 对象，也就是 Image 对象的句柄
	IN EFI_SYSTEM_TABLE *SystemTable //SystemTable 是 UEFI 应用与 UEFI 内核交互的桥梁，通过它可以获得 UEFI 提供的各种服务，包括 BS 服务，和 RT 服务
	)
	{
	EFI_TIME curTime; // 时间函数结构体
	Print(L"Hello,this is Entry of UefiMain!\n"); // 使用 Print 方法输出

	// 使用 BootService 和 RuntimeService
	SystemTable->BootServices->Stall(2000); // 延时 2 秒
	/*
	调用了在 RuntimeServices 里面的 GetTime 函数指针 (&curTime,NULL) 为参数
	RuntimeServices 为结构体
	将得到的时间结构体赋值给了 curTime 结构体
	*/
	SystemTable->RuntimeServices->GetTime(&curTime,NULL);
	// 通过结构体输出
	Print(L"Current Time: %d-%d-%d %02d:%02d:%02d\n",curTime.Year,curTime.Month,curTime.Day,curTime.Hour,curTime.Minute,curTime.Second);
	Print(L"NanoTime:%d\n",curTime.Nanosecond);
	Print(L"TimeZone:%d\n",curTime.TimeZone);
	Print(L"Pad1:%d\n",curTime.Pad1);
	Print(L"Pad2:%d\n",curTime.Pad2);
	// 使用 SystemTable
	// 使用 SystemTable 的输出函数调用进行输出
	SystemTable->ConOut->OutputString(SystemTable->ConOut,L"Test SystemTable...\n\r");
	return EFI_SUCCESS; //return 0
	}

# Uefi_Main.inf

	[Defines]
	INF_VERSION = 0x00010005
	BASE_NAME = Hello
	FILE_GUID = f35a7352-2cc1-44c0-9ba6-4c3b5f4dbe42
	MODULE_TYPE = UEFI_APPLICATION
	VERSION_STRING = 1.0
	ENTRY_POINT = UefiMain
	[sources]
	Hello.c
	[Packages]
	MdePkg/MdePkg.dec
	#MdeModulePkg/MdeModulePkg.dec
	[LibraryClasses]
	UefiApplicationEntryPoint
	UefiLib

# `ShellApp_Main.c`

	#include <Uefi.h>
	#include <Library/UefiLib.h>
	#include <Library/ShellCEntryLib.h>
	#include <Library/UefiBootServicesTableLib.h> //gST,gBs
	#include <Library/UefiRuntimeServicesTableLib.h> //gRT
	/***
	Print a welcoming message.
	Establishes the main structure of the application.
	@retval 0 The application exited normally.
	@retval Other An error occurred.
	***/
	INTN
	EFIAPI
	ShellAppMain (
	IN UINTN Argc,
	IN CHAR16 **Argv
	)
	{
	EFI_TIME curTime;
	Print(L"Hello,this is Entry of ShellAppMain!\n");

	// 使用 BootService 和 RuntimeService
	//gST->BootServices->Stall (2000); // 延时 2 秒
	gBS->Stall(2000);
	// gST->RuntimeServices->GetTime(&curTime,NULL);
	gRT->GetTime(&curTime,NULL);
	Print(L"Current Time: %d-%d-%d %02d:%02d:%02d\n",curTime.Year,curTime.Month,curTime.Day,curTime.Hour,curTime.Minute,curTime.Second);

	// 使用 SystemTable
	gST->ConOut->OutputString(gST->ConOut,L"Test SystemTable...\n\r");

	return(0);
	}

# ShellApp_Main.inf

	## @file
	# Sample UEFI Application Reference EDKII Module.
	#
	# This is a sample shell application that will print Hello,this is Entry of ShellAppMain!" to the
	# UEFI Console.
	#
	##

	[Defines]
	INF_VERSION = 0x00010006
	BASE_NAME = ShellApp_Main
	FILE_GUID = a912f198-7f0e-4813-b918-b757b106ec83
	MODULE_TYPE = UEFI_APPLICATION
	VERSION_STRING = 0.1
	ENTRY_POINT = ShellCEntryLib

	#
	# VALID_ARCHITECTURES = IA32 X64
	#

	[Sources]
	ShellApp_Main.c

	[Packages]
	MdePkg/MdePkg.dec
	ShellPkg/ShellPkg.dec

	[LibraryClasses]
	UefiLib
	ShellCEntryLib

# `Stdlib_Main.c`

	#include <Uefi.h>
	#include <Library/UefiLib.h>
	#include <Library/ShellCEntryLib.h>
	#include <Library/UefiBootServicesTableLib.h> //gST,gBs
	#include <Library/UefiRuntimeServicesTableLib.h> //gRT

	#include <stdio.h>
	#include <stdlib.h>

	/***
	Demonstrates basic workings of the main() function by displaying a
	welcoming message.

	Note that the UEFI command line is composed of 16-bit UCS2 wide characters.
	The easiest way to access the command line parameters is to cast Argv as:
	wchar_t wArgv = (wchar_t )Argv;

	@param[in] Argc Number of argument tokens pointed to by Argv.
	@param[in] Argv Array of Argc pointers to command line tokens.

	@retval 0 The application exited normally.
	@retval Other An error occurred.
	***/
	int
	main (
	IN int Argc,
	IN char **Argv
	)
	{
	EFI_TIME curTime;
	Print(L"Hello,this is Entry of ShellAppMain!\n");
	printf("Hello,this is Entry of main!\n");

	// 使用 BootService 和 RuntimeService
	gST->BootServices->Stall(2000); // 延时 2 秒
	gBS->Stall(2000); // 调用全局变量
	// 获取时间，真实的函数只有一个，而实现函数的函数指针有多个
	gST->RuntimeServices->GetTime(&curTime,NULL);
	gRT->GetTime(&curTime,NULL);
	printf("Current Time: %d-%d-%d %02d:%02d:%02d\n",curTime.Year,curTime.Month,curTime.Day,curTime.Hour,curTime.Minute,curTime.Second);

	// 使用 SystemTable
	gST->ConOut->OutputString(gST->ConOut,L"Test SystemTable...\n\r");

	return 0;
	}

# Stdlib_Main.inf

	## @file
	# Sample UEFI Application Reference EDKII Module.
	#
	# This is a sample shell application that will print Hello,this is Entry of main!" to the
	# UEFI Console.
	#
	##
	[Defines]
	INF_VERSION = 0x00010006
	BASE_NAME = Stdlib_Main
	FILE_GUID = 4ea97c46-1491-4dfd-b412-747010f31e5f
	MODULE_TYPE = UEFI_APPLICATION
	VERSION_STRING = 0.1
	ENTRY_POINT = ShellCEntryLib

	#
	# VALID_ARCHITECTURES = IA32 X64
	#

	[Sources]
	Stdlib_Main.c

	[Packages]
	StdLib/StdLib.dec
	MdePkg/MdePkg.dec
	ShellPkg/ShellPkg.dec

	[LibraryClasses]
	LibC
	LibStdio

# DSC 添加编译

将添加到 AppPkg 目录下的文件添加到 Components 目录下

	[Components]
	AppPkg/Applications/ShellApp_Main/ShellApp_Main.inf
	AppPkg/Applications/Stdlib_Main/Stdlib_Main.inf
	AppPkg/Applications/Uefi_Main/Uefi_Main.inf

# 修改输出位置

为了 方便EDK2运行环境 执行，固将 AppPkg.dsc 输出的 目录 修改为 EDK2 编译环境的 执行位置 ，方便 测试执行
修改下面对应的

	[Defines]
	OUTPUT_DIRECTORY = Build/EmulatorX64/DEBUG_VS2019/X64 # 输出到指定的位置

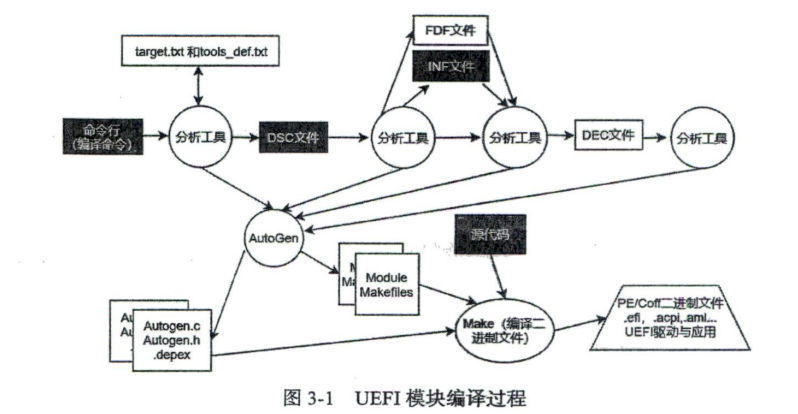

# EDK2 编译

	# 编译mybuild.bat
	mybuild.bat
	edk2\edksetup.bat
	# 编译edk2的UEFI模拟器
	build -p edk2\EmulatorPkg\EmulatorPkg.dsc -t VS2019 -a X64
	# 编译UEFI程序
	build -p edk2-libc\AppPkg\AppPkg.dsc -t VS2019 -a X64

	# 清理编译结果，如果不清空，存在无法覆盖问题
	build clean -p edk2\EmulatorPkg\EmulatorPkg.dsc -t VS2019 -a X64

	# 清理edk2-lib2
	build clean -p edk2-libc\AppPkg\AppPkg.dsc -t VS2019 -a X64

编译完成 之后会 创建Build目录
运行 build 即可对刚才 输入的程序 进行 编译 成 efi可执行 文件
进入 WinHost.exe 运行对应的 文件名 即可 运行成功

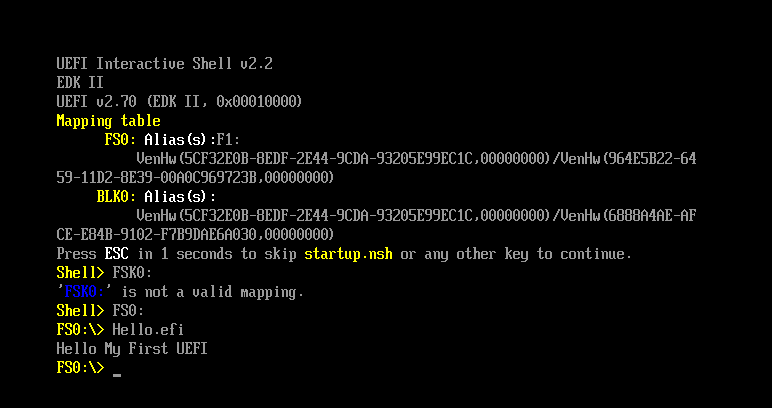

	# 输入如下指令，进入根目录
	FS0:
	# 输入 Hello 点回车自动补全，即可进入 HelloWorld.efi 输出 UEFI Hello World!
	Hello.efi

第一个HelloWorld

运行结束后，执行 build clean 清空缓存，以防止 再次编译无法覆盖 问题。

# 相关指令

	# 启动 UI 的 BIOS 页面
	UiApp.efi

# 编译运行

在 edk2 的跟页面启动 CMD, 运行

	edksetup.bat
	# 设置之后修改 conf 中的 target.txt
	edksetup.bat rebuild
	# 通过 build 构建，此方法构建的是默认 conf 设置的包路径
	build

# 鼠标抓取小项目

首先将 鼠标 和 键盘 的 时间绑定 到 events事件 里
通过 while(1) 循环
等待鼠标或键盘事件发生， 0 为 鼠标 ，其它为 键盘
当为 数 表示时获取 当前鼠标 的状态，根据其状态输 出其对应的位置 和 点击时间 ，输出左键或右键
键盘的话，判断其对应的是否为 q , 若为 q 将 break ， 结束循环
若键盘输入 不为k ， 输出 其值
后续可逐步进化到鼠标 控制UEFI 界面
小Bug ：
键盘上 输入 的 字母 ，需要点一下 鼠标 才能显示出来。

# `Mouse_Main.c`

	#include <Uefi.h>
	#include <Library/UefiLib.h>
	#include <Library/UefiBootServicesTableLib.h> //gST,gBs
	#include <Library/UefiRuntimeServicesTableLib.h>
	#include <Protocol/SimplePointer.h> //mouse point include Protocol

	// Include/Protocol/SimplePointer
	EFI_GUID gEfiSimplePointerProtocolGuid = { 0x31878C87, 0x0B75, 0x11D5, { 0x9A, 0x4F, 0x00, 0x90, 0x27, 0x3F, 0xC1, 0x4D }};

	EFI_STATUS
	EFIAPI
	UefiMain(
	IN EFI_HANDLE ImageHandle,
	IN EFI_SYSTEM_TABLE *SystemTable
	)
	{

	EFI_TIME curTime;
	Print(L"mouse clicked grap!\n");
	SystemTable->ConOut->OutputString(SystemTable->ConOut,L"mouse clicked grap\n");

	gRT->GetTime(&curTime,NULL);
	Print(L"Clicked Time: %d-%d-%d %d-%d-%d-%d\n",curTime.Year,curTime.Month,curTime.Day,curTime.Hour,curTime.Minute,curTime.Second,curTime.Nanosecond);
	// Enable Cursor


	EFI_STATUS Status;
	EFI_SIMPLE_POINTER_PROTOCOL* mounse = 0;
	EFI_SIMPLE_POINTER_STATE State;
	EFI_EVENT events[2]; // 键盘鼠标事件
	// 显示光标
	gST->ConOut->EnableCursor(gST->ConOut,TRUE);
	// 根据 GUID 值找出鼠标设备
	Status = gBS->LocateProtocol(
	&gEfiSimplePointerProtocolGuid,
	NULL,
	(VOID*)&mounse
	);
	// 错误判断
	if(EFI_ERROR(Status))
	{
	Print(L"Unable to initialize EFI_SIMPLE_POINTER_PROTOCOL protocol interface!\n");
	}

	// 重置鼠标设置
	Status = mounse->Reset(mounse,TRUE);
	// 错误判断
	if(EFI_ERROR(Status))
	{
	Print(L"Unable to initialize EFI_SIMPLE_POINTER_PROTOCOL protocol interface!\n");
	}

	// 将鼠标事件放到等待事件数组
	events[0] = mounse->WaitForInput;
	// 将键盘也放到等待数组中
	events[1] = mounse->WaitForInput;

	// 使用循环读取
	while (1)
	{
	/* code */
	EFI_INPUT_KEY Key;
	UINTN index = 0;
	// 等待 events 中的任一事件发生，根据时间判断键盘还是鼠标
	Status = gBS->WaitForEvent(2,events,&index);
	// 根据 index 的不同值会传出不同的事件
	if(index == 0)
	{
	if(State.LeftButton)
	{
	Print(L"Pressed Left\n");
	}
	else if(State.RightButton)
	{
	Print(L"Pressed Right\n");
	}
	// 获取鼠标状态并输出
	Status = mounse->GetState(mounse,&State);
	gRT->GetTime(&curTime,NULL);
	Print(L"Clicked Time minuter second N-Second:%d - %d - %d\t",curTime.Minute,curTime.Second,curTime.Nanosecond);
	Print(L"X:%d Y:%d Z:%d L:%d R:%d\n",
	State.RelativeMovementX,
	State.RelativeMovementY,
	State.RelativeMovementZ);
	}
	else
	{
	// 按键盘事件发生后读取键盘
	Status = gST->ConIn->ReadKeyStroke(gST->ConIn,&Key);
	// 错误判断
	if(EFI_ERROR(Status))
	{
	// Print (L"95 Read Key Stroke Error\n"); // 莫名多输入
	}
	// 按 q 键退出
	if(Key.UnicodeChar == 'q')
	{

	Print(L"Key Board %c Was Pressed\n",Key.UnicodeChar);
	// SystemTable->ConOut->OutputString(SystemTable->ConOut,L"Key input:%s\n",Key.UnicodeChar);
	// Print(L"Key input:%s\n",Key.UnicodeChar);
	break;
	}
	else if(Key.UnicodeChar) // 当键盘有数据输入时，对其进行输入，若没有不操作
	{
	Print(L"Key Board %c Was Pressed\n",Key.UnicodeChar);
	}
	}

	}
	return EFI_SUCCESS;
	}

# Mouse_Main.inf

	[Defines]
	INF_VERSION = 0x00010007
	BASE_NAME = Mouse_Main
	FILE_GUID = b579648b-5331-46a4-93ce-22423e567f55
	VERSION_STRING = 0.1
	MODULE_TYPE = UEFI_APPLICATION
	ENTRY_POINT = UefiMain


	[Sources]
	Mouse_Main.c

	[Packages]
	MdePkg/MdePkg.dec
	MdeModulePkg/MdeModulePkg.dec

	[LibraryClasses]
	UefiApplicationEntryPoint
	UefiLib

# 应用程序加载过程

一个 应用程序 被编译成 .efi 文件，整体上分成 三步

UefiMain.c 被编译成目标文件 UefiMain.obj (程序编译后的二进制代码)
连接器将目标文件 UefiMain.obj 和 其他库 连接成 UefiMain.dll ( Dynamic Link LIbrary``动态链接库 )
GenFW工具 将 UefiMain.dl 转换成 UefiMain.efi

UEFI编译过程

# 报错解决思路

# 问题 error 7000

error 7000: Failed to execute command Vc\bin\nmake.exe /nologo tbuild

error 7000

# 解决

通过 UltraEdit 查看 中文注释 是否存在 乱码 等行为.
解决乱码就 OK 啦，本身使用 VS Code 输入的莫名乱码，查 Bug 查了好久。

# `file read failture`

inf 模版工程文件不可有中文，包括 注释 ， 中文会报错

# 注意性报错

在 输出 的 字符串 要加上 L

# fatal error `LNK1120`

链接失败 ，可能为在引用 GUID地址 时， 没有 在 当前函数 对其进行 赋值
在引用 gEfiSimplePointerProtocolGuid 是在 文件顶部 添加其 对应的GUID 唯一编码。

链接GUID

# 入口函数

# 入口函数返回值类型 EFI_STATUS

# 头文件

# efi 文件

# GUID

# 字符量

# 工程结构

# 启动 EDK2

# 第一个 Hello Word

# 存储内容

# 入口函数

# Uefi_Main.c

# Uefi_Main.inf

# ShellApp_Main.c

# ShellApp_Main.inf

# Stdlib_Main.c

# Stdlib_Main.inf

# DSC 添加编译

# 修改输出位置

# EDK2 编译

# 相关指令

# 编译运行

# 鼠标抓取小项目

# Mouse_Main.c

# Mouse_Main.inf

# 应用程序加载过程

# 报错解决思路

# 问题 error 7000

# 解决

# file read failture

# 注意性报错

# fatal error LNK1120

C指针与操作寄存器方法

BIOS工程模块UEFI

# 入口函数返回值类型 `EFI_STATUS`

# `efi` 文件

# `GUID`

# `Uefi_Main.c`

# `ShellApp_Main.c`

# `Stdlib_Main.c`

# `Mouse_Main.c`

# `file read failture`

# fatal error `LNK1120`
