# 红黑树

Red-black tree 自平衡二叉查找树，可在 O(log n) 时间内完成查找，插入和删除。

强查找.

  • Linux 进程调度 CFS
  • epoll 事件块的 管理
  • Nginx Timer 事件管理

# 性质

  • 每个节点是 红色 的或者 黑的
  • 根 节点是 黑的
  • 每个 叶子 节点是 黑的
  • 如果一个节点是 红的 ，则它的 两个儿子 都是 黑 的
  • 对每个节点，从该节点到其 子孙节点 的所有路径上包含 相同的黑节点
    (最低和最高的差最长为 2*n -1 , 最多旋转树高)

# 用途

  • key value
  • 顺序执行

# 红黑树定义

// 解决变量写死问题
typedef int KEY_TYPE;
// 宏定义
#define RBTREE_ENTRY(name,type)      \
    struct name                      \
    {                                \
        /* data */                   \
        struct type *right;          \
        struct type *left;           \
        struct type *parent;         \
        unsigned char color;         \
    }
// 红黑数节点定义
// 单节点不可复用，
typedef struct _rbtree_node
{
    KEY_TYPE key;  // 键
    void* value; // 值
#if 1   // 将以下指针成红黑树模版
    struct _rbtree_node *right;  // 右节点
    struct _rbtree_node *left;  // 左节点
    struct _rbtree_node *parent; // 父节点
    unsigned char color;   // 放最后面颜色，节省一点空间，字节对齐
#else
    RBTREE_ENTRY( ,_rbtree_node) node;
#endif
}rbtree_node;
// 根节点指向头结点和叶子结点
typedef struct _rbtree
{
    struct _rbtree_node *root;   // 头节点
    struct _rbtree_node *nil;   // 叶子节点作为空间点，(所有叶子节点隐藏且都是隐藏的) nil 好判断，避免内存不存在

}rbtree;
# 复用性
一个结构体可以定义 多个红黑树
typedef struct thread
{
    KEY_TYPE key;  // 键
    void* value; // 值
#if 0   // 将以下指针成红黑树模版
    struct _rbtree_node *right;  // 右节点
    struct _rbtree_node *left;  // 左节点
    struct _rbtree_node *parent; // 父节点
    unsigned char color;   // 放最后面颜色，节省一点空间，字节对齐
#else
    RBTREE_ENTRY( ,thread) ready;
    RBTREE_ENTRY( ,thread) wait;
    RBTREE_ENTRY( ,thread) sleep;
#endif
}rbtree_node;
# 旋转

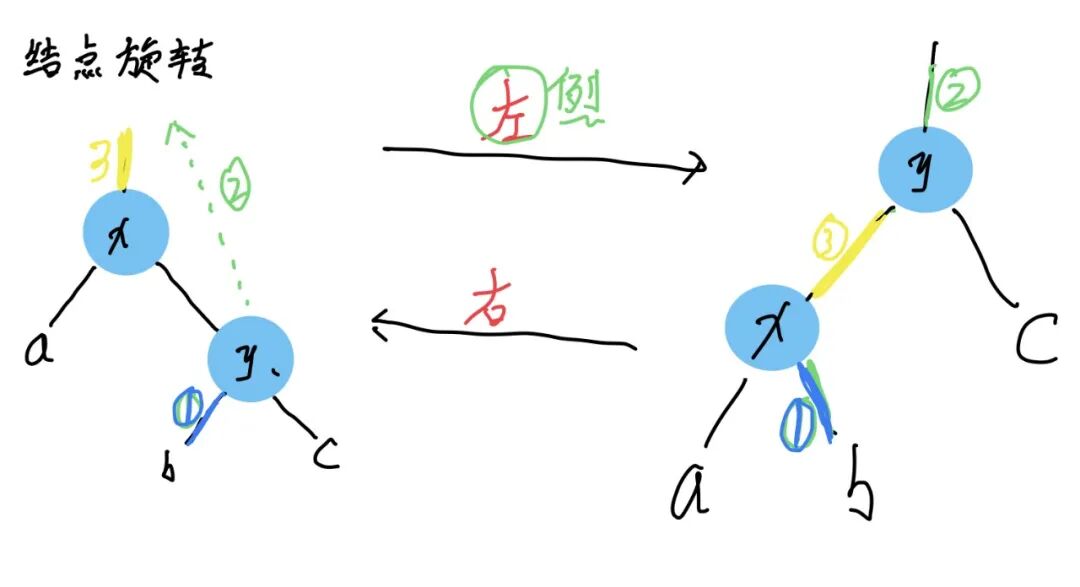

红黑树旋转
# 左旋转
// 左旋转  T 红黑树 当前旋转的根节点  x
void rbtree_left_rotate(rbtree *T,rbtree_node *x)
{
    rbtree_node *y = x -> right; //y 为目前阶段 x 的右节点
     // 1，先让 x 的右节点变为与的左节点
    x->right = y->left;
    if(y->left != T->nil)        // 如果 y 的左节点不为叶子节点 最顶部节点，是叶子节点就不用改了
    {
        y->left->parent = x;     // 将 y 的左节点的父节点设置 x
    }
    // 2, 调整 y 的父节点
    y->parent = x->parent;
    x 的父节点要么是根节点，要么是空
    if(x->parent == T->nil) // 若 x 的节点不为叶子节点
    {
        T->root = y;        // 将 T 的根节点设为 y
    }
    else if(x == x->parent->left) // 若 x 为父节点的左节点
    {
        x->parent->left =y;   // 将 x 的父节点的左节点设为 y
    }
    else                         // 若 x 为父节点的左节点
    {
        x->parent->right =y;   // 将 x 的父节点的右节点设为 y
    }
    // 3, 调整 y 的左节点
    y->left =x;
    // 调整 x 的父节点
    x->parent = y;
}
# 右旋转
// 右旋
void rbtree_right_rotate(rbtree *T,rbtree_node *y)
{
    rbtree_node *x =  y-> left;
    //1,
    y->left = x->right;
    if(x->right != T->nil) // 如果 x 的右节点不是叶子节点
    {
        x->right->parent = y;
    }
    // 2,
    x->parent = y->parent;
    if(y->parent == T->nil) // 最顶部节点
    {
        T->root = x;
    }
    else if(y == y->parent->right)
    {
        y->parent->right =x;
    }
    else
    {
        y->parent->left =x;
    }
    // 调整 x 和 y 的动向
    x->right =y;
    y->parent = x;
}
# 插入
红黑树在插入任何节点之前，它 本身 就已经是 一颗红黑树
归纳法：插入的节点位于 最底层 ，且初始颜色为 红色 ，然后根据颜色做做相关的调整

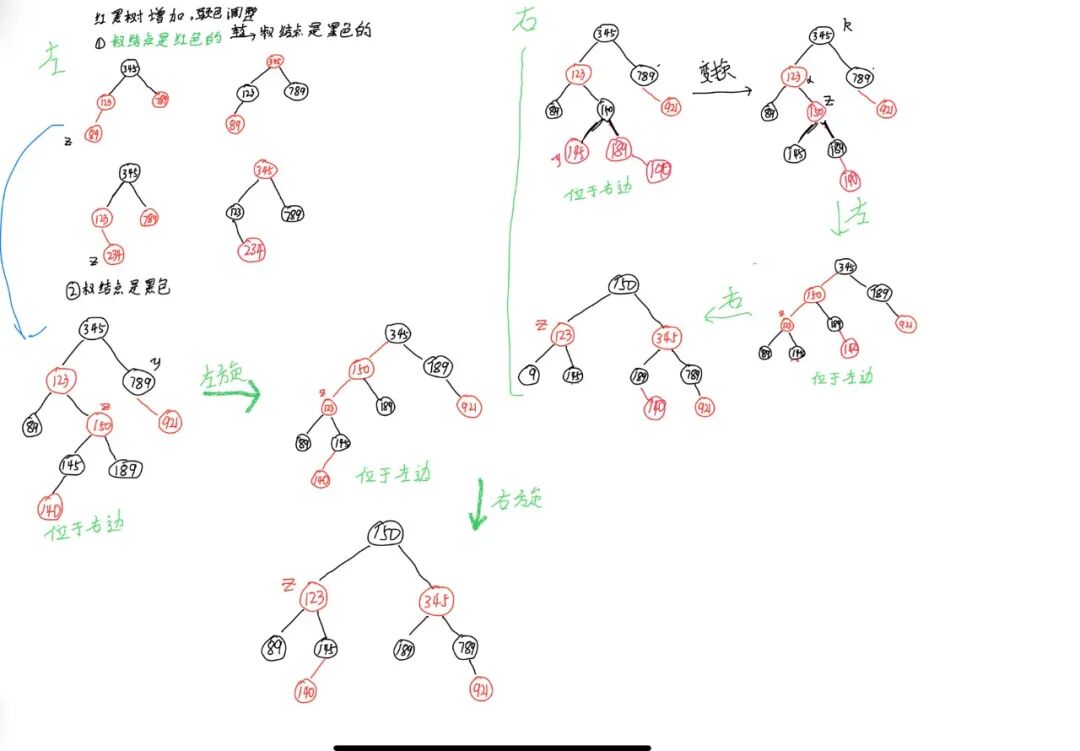

红黑树的插入
# 插入
// 插入
// 会插入到最低层
// 插入的树 T，插入的节点 z
void rbtree_insert(rbtree* T, rbtree_node* z)
{
    rbtree_node* y = T->root; // 记录 x 之前的位置，即新节点的 z 的插入点
    rbtree_node* x = T->root; // 指着头结点
    // 开始循环，当 x 不等于叶子节点时，一直循环
    while (x != T->nil)
    {
        y = x; //y 始终比 x 高一级；
        if (z->key < x->key)
        {
            // 进入左子树
            x = x->left;
        }
        else if (z->key > x->key)
        {
            // 进入右子树
            x = x->right;
        }
        else  // 如果等于
        {
            // 取决于业务
            return; // 不做处理
        }
    } // 得到了 x 是叶子结点
    z->parent = y;
    // 原来的树为空，新插入的节点作为根节点
    if (y == T->nil) // 此时红黑树没有任何节点
    {
        T->root = z;
    }
    else if (z->key < y->key)  // 插入到左节点
    {
        // 将在插入到 y 的哪个位置
        y->left = z;
    }
    else
    {
        y->right = z;
    }
    z->left = T->nil;
    z->right = T->nil;
    // 插入的颜色 (上什么 颜色)
    z->color = RED; // 一开始上色 红色 ，不改变性质黑数
    // 颜色调整
     rbtree_insert_fixup(T, z);
}
# 插入颜色调整
z 是 红色
z 的 父节 点也是 红色
z 的 祖父 节点是黑色
z 的 叔父 节点 不确定
若叔父节点也是红色，
若叔父节点是黑色
// 插入节点 z 是红色，判断其父节点
// 调整颜色 参数红黑树根节点，和节点 z 的颜色是红色
void rbtree_insert_fixup(rbtree* T, rbtree_node* z)
{
    // 插入节点 z 是红色，判断其父节点是红色，违背了性质 4
    while (z->parent->color == RED)
    {
        if (z->parent == z->parent->parent->left) // 若 z 位于左节点
        {
            rbtree_node* y = z->parent->parent->right; //y 为 z 的叔父节点
            if (y->color == RED) // 如果叔父节点是红色
            {
                z->parent->color = BLACK;  //z 的父节点换位黑色
                y->color = BLACK;          //z 的叔父节点
                // 设置祖父条件
                z->parent->parent->color = RED; //z 的祖父节点为红色
                //z 是红色，z 的祖父已经完善啦，z 回溯
                z = z->parent->parent;  //z 在每次回溯的时候都是红色的
            }
            else //z 的叔父节点是黑色的
            {
                if (z == z->parent->right) // 当 z 位于右边部分时，要先转到左边进入中间状态
                {
                    // 需要两次调整，
                    z = z->parent;
                    rbtree_left_rotate(T, z);

                }
                z->parent->color = BLACK;
                z->parent->parent->color = RED;
                // 右旋
                rbtree_right_rotate(T, z->parent->parent);
            }
        }
        else  // 当 z 为位于右边是
        {
            // 获取其叔父节点
            rbtree_node* y = z->parent->parent->left; //y 为 z 的叔父节点
            // 判断其叔父节点是红色还是黑色
            if (y->color == RED)  // 叔父的颜色是红色
            {
                z->parent->color = BLACK;  //z 的父节点换位黑色
                y->color = BLACK;          //z 的叔父节点
                z->parent->parent->color = RED; //z 的祖父节点为红色
                //z 是红色，z 的祖父已经完善啦，z 回溯
                // 如果 z 的祖父为空
                z = z->parent->parent;  //z 在每次回溯的时候都是红色的

            }
            else // 其叔父的颜色是黑叔
            {
                if (z == z->parent->left) // 当 z 位于右边部分时，要先转到左边进入中间状态
                {
                    // 需要两次调整，
                    ////  z 位置发生变化
                    z = z->parent;
                    rbtree_right_rotate(T, z);

                }
                z->parent->color = BLACK;
                z->parent->parent->color = RED;
                // 右旋

                rbtree_left_rotate(T, z->parent->parent);
            }
        }
    }
    T->root->color = BLACK; // 防止根节点的变红
}
# 删除
# 先删除
  • 页节点，将父节点的孩子设置为 T->nil
  • 有 一个子树
  • 左右子树 都有

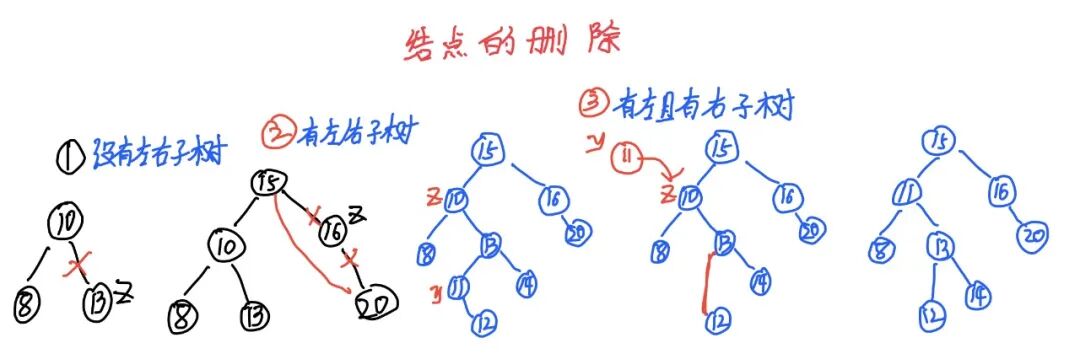

红黑树的删除
# 删除代码
// 根节点与要删除的子节点
rbtree_node* rbtree_delete(rbtree* T, rbtree_node* z)
{
    rbtree_node* y = T->nil;//y 指向要删除 / 移动替换的结点
    rbtree_node* x = T->nil;  // 左右两个量的临时中转红黑树节点
    // 1,2 如果 z 的左节点或者右节点为空
    if ((z->left == T->nil) || (z->right == T->nil))
    {
        y = z; // 继续需要释放的节点
    }
    else // 删除的节点有连个节点
    {
        // 儿子节点有两个孩子，用后继节点替换待删除的节点，问题转化为删除这个后继节点

        // 根据 z 的位置去不同的值
        //z 的有节点不为空，取右边最小的值，为删除的点
        y = rbtree_twice(T, z);
        // 需要将 y 与的值与 z 的值互换 接 3.2
    }
    // 如果儿子节点有独生子，那么这个独生子直接继承它爹的位置
    // 若要释放的 y 仍有子节点，x 取其子节点辅助
    if (y->left != T->nil)
    {
        x = y->left;
    }
    else if (y->right != T->nil)
    {
        x = y->right;
    }
    // 调节继位节点的 parent 指针指向
    x->parent = y->parent;  // 隔离删除的节点 y，若没有则为 root->nil
    // 调节父节点的孩子指针指向
    //
    //y 的父节点的子节点互换位置
    // 根节点位置
    if (y->parent == T->nil)
    {
        // 根节点将被删除，更新根节点
        T->root = x;  // 要删除的节点是根节点，将 x 顶上根节点
    }
    else if (y == y->parent->left)  // 如果删除的节点位于左边
    {
        y->parent->left = x;
    }
    else
    {
        y->parent->right = x;
    }
    // 3.2 如果 y 是右子树的最小节点，就将 y 放到 z 的位置，然后删除原来的 z
    if (y != z)
    {
        z->key = y->key;
        z->value = y->value;
    }
    // 如果删除的节点是黑色的，就要维护一下红黑树的性质
    if (y->color == BLACK) // 破坏了黑高
    {
        // 参数：红黑树根节点，当前要删除的结点
        rbtree_delete_fixup(T, x);
    }
    return y;
}
# 删除后调整
若删除的节点为黑色，就破坏了红黑树黑高的性质，需要对红黑树进行调整
  • 当前结点的 兄弟 节点是 红色 的
  • 当前结点的 兄弟 节点是 黑色 的，而且兄弟结点的两个 子结点 也是 黑 色的
  • 当前结点的 兄弟 节点是 黑色 的，而且兄弟结点的 左子树 是 黑色 ， 右 子树是 红色 的
  • 当前结点的 兄弟 节点是 黑色 的，而且兄弟结点的 左 子树是 红色 ， 右 子树是 黑色

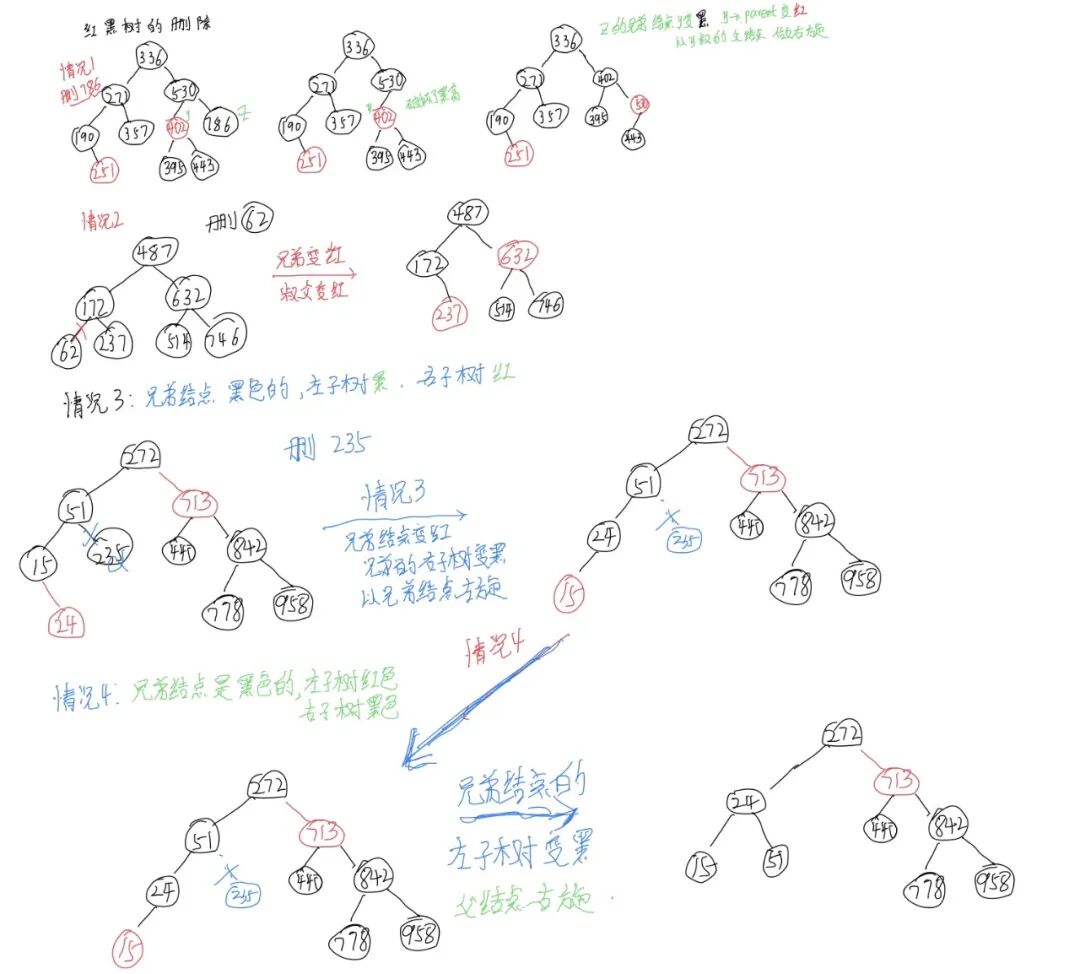

红黑树删除调整
// 删除
// 找到右子树中的最小节点
rbtree_node* rbtee_right_mini(rbtree* T, rbtree_node* x)
{
    while (x->left != T->nil)
    {
        x = x->left;
    }
    return x;
}
// 找到左左子树中的最大节点
rbtree_node* rbtee_left_max(rbtree* T, rbtree_node* x)
{
    while (x->right != T->nil)
    {
        x = x->right;
    }
    return x;
}
// 当删除节点有左右子树时
rbtree_node* rbtree_twice(rbtree* T, rbtree_node* z)
{
    rbtree_node* k = z->parent;
    // 后继节点就是中序遍历时右子树的第一个节点
    if (z->right != T->nil)
    {
        return rbtee_right_mini(T, z->right);
    }
    // 这里应该不会被执行到，因为此时的待删除节点必然有两个孩子节点
    // 如果没有右子树，那就是作为左子树时的根节点
    while ((k != T->nil) && (z == k->right))
    {
        z = k;
        k = k->parent;
    }
    return k;
}
// 删除操作调整
void rbtree_delete_fixup(rbtree* T, rbtree_node* x)
{
    while ((x != T->root) && (x->color == BLACK)) // 不是根节点且删除的节点为黑
    {
        // 如果 x 位于父节点的左边
        if (x == x->parent->left)
        {
            // 找到兄弟节点
            rbtree_node* w = x->parent->right;
            // 情况 1，兄弟节点为红色
            if (w->color == RED)
            {
                //1.1 兄弟节点变成黑色
                w->color = BLACK;
                //1.2 父节点变成红色
                x->parent->color = RED;
                //1.3 父节点左旋
                rbtree_left_rotate(T, x->parent);
                // 重新设置 x 的兄弟节点
                w = x->parent->right;
            }
            // 情况 2
            if ((w->left->color == BLACK) && (w->right->color == BLACK))
            {
                // 兄弟节点变为红色
                w->color = RED;
                x = x->parent;
            }
            else
            {
                // 情况 3 x 的兄弟节点是黑色的，兄弟的左孩子是红色，右孩子是黑色
                if ((w->right->color == BLACK))
                {
                    //3.1 兄弟节点变红
                    w->color = RED;
                    // 将左孩子变黑
                    w->left->color = BLACK;
                    // 已兄弟节点右旋
                    rbtree_right_rotate(T, w);
                    // 重置 x 的兄弟节点
                    w = x->parent->right;
                }
                // 情况 4 x 的兄弟节点是黑色，x 的兄弟节点的右孩子是红色的
                // 将兄弟节点换成父节点的颜色
                w->color = x->parent->color;
                // 把付姐带你和兄弟节点的右孩子涂黑
                w->parent->color = BLACK;
                w->right->color = BLACK;
                // 对父节点左旋
                rbtree_left_rotate(T, x->parent);
                // 设置 x 指针，指向根节点
                x = T->root;  // 结束代码
            }
        }
        else // 如果 x 位于 x 父节点的右边
        {
            rbtree_node* w = x->parent->left;
            if (w->color == RED)
            {
                w->color = BLACK;
                x->parent->color = RED;
                rbtree_right_rotate(T, x->parent);
                w = x->parent->left;
            }
            if ((w->left->color == BLACK) && (w->right->color == BLACK))
            {
                w->color = RED;
                x = x->parent;
            }
            else
            {
                if (w->left->color == BLACK)
                {
                    w->right->color = BLACK;
                    w->color = RED;
                    rbtree_left_rotate(T, w);
                    w = x->parent->left;
                }
                w->color = x->parent->color;
                x->parent->color = BLACK;
                w->left->color = BLACK;
                rbtree_right_rotate(T, x->parent);
                x = T->root;
            }
        }
    }
    // 继承节点变为黑色，为了弥补失去的黑高
    x->color = BLACK;
}
# 查找节点
红黑树查找节点与普通二叉树相同
// 查找节点
rbtree_node* rbtree_search(rbtree* T,KEY_TYPE key)
{
    rbtree_node *node = T->root;
    while(node!=T->nil)
    {
        if(key < node->key)
        {
            node = node->left;
        }
        else if(key > node->key)
        {
            node=node->right
        }
        else
        {
            return node;  // 返回查到的节点
        }
    }
    return T->nil; // 没有找到
}
# 红黑树遍历
// 中序遍历  node 遍历开始的头结点
void rbtree_traversal_center(rbtree* T,rbtree_node *node)
{
    if(node!=T->nil)
    {
        rbtree_traversal_center(T,node->left);
        printf("key:%d,color:%d\n",node->key,node->color);
        rbtree_traversal_center(T,node->right);
    }
}
// 前序遍历  node 遍历开始的头结点
void rbtree_traversal_front(rbtree* T,rbtree_node *node)
{
    if(node!=T->nil)
    {
        printf("key:%d,color:%d\n",node->key,node->color);
        rbtree_traversal_front(T,node->left);
        rbtree_traversal_front(T,node->right);
    }
}
// 前序遍历  node 遍历开始的头结点
void rbtree_traversal_tail(rbtree* T,rbtree_node *node)
{
    if(node!=T->nil)
    {
        rbtree_traversal_tail(T,node->left);
        rbtree_traversal_tail(T,node->right);
        printf("key:%d,color:%d\n",node->key,node->color);s
    }
}
# 测试
#include <stdio.h>
#include <stdlib.h>
int main()
{
    int keyArray[20] = { 24,25,13,35,23, 26,67,47,38,98, 20,19,17,49,12, 21,9,18,14,15 };
    rbtree* T = (rbtree*)malloc(sizeof(rbtree));
    if (T == NULL)
    {
        printf("malloc failed");
        return -1;
    }
    T->nil = (rbtree_node*)malloc(sizeof(rbtree_node));
    T->nil->color = BLACK;
    T->root = T->nil;
    rbtree_node* node = T->nil;
    int i = 0;
    for (i = 0; i < 20; i++)
    {
        node = (rbtree_node*)malloc(sizeof(rbtree_node));
        node->key = keyArray[i];
        node->value = NULL;
        rbtree_insert(T, node);
    }
    // 中序排序输出
    rbtree_traversal_center(T, T->root);

    printf("----------------------------------------\n");
    for (i = 0; i < 20; i++)
    {
        rbtree_node* node = rbtree_search(T, keyArray[i]);
        rbtree_node* cur = rbtree_delete(T, node);
        free(cur);
        rbtree_traversal_center(T, T->root);
        printf("----------------------------------------\n");
    }
}
# 资源
画图 ：微信公众号 瓶子的跋涉 回复 红黑树 [1]
参考资料:
  • 零声学院
  • SCDN
  1. https://foryouos.lanzoul.com/b01334syj密码:5213 ↩︎
